Хранение нефти и нефтепродуктов

Хранение нефти и нефтепродуктов

Любые виды нефтепродуктов на специализированных предприятиях – нефтехранилищах – требуют тщательного хранения и особого отношения. Для этого разработаны и внедряются «Правила технической эксплуатации нефтебаз», которые регламентируют порядок приема, учета, сроков хранения и отгрузки нефтепродуктов, порядок размещения и обслуживания резервуаров для нефтепродуктов и другие положения, обеспечивающие стабильную и безопасную работу предприятия.

В зависимости от особенностей нефтебазы, основным элементом является подземный и наземный стальной резервуар, размещенный в вертикальном или горизонтальном положении.

Общая схема нефтебазы

Существует несколько параметров, определяющих классификацию нефтехранилищ:

  1. По назначению:
    • базы хранения;
    • распределительные базы;
    • перевалочные базы.
  2. По способу транспортировки нефти и продуктов ее переработки:
    • трубопроводные;
    • водные;
    • железнодорожные;
    • глубинные (доставка продукции осуществляется воздушным и/или автомобильным транспортов, так как предприятие удалено от других путей транспортировки).
  3. По типу хранимых нефтепродуктов:
    • для горючих;
    • для легковоспламеняющихся.

Существуют критерии классификации по объемам хранения (зависит от параметров резервуаров) – делятся базы на категории 1, 2, А, Б и В.

Независимо от способа транспортировки нефтепродуктов на/из базу хранения, нефтехранилища разделены на несколько зон.

  1. Зона приема продукции. Состоит из участка погрузки и разгрузки, и включает:
    • подъездные пути (на воде – пристани, причалы, пирсы);
    • погрузочно-разгрузочные площадки;
    • парки с резервуарами РВС (вертикальными) и/или РГС (горизонтальными);
    • технологическое оборудование (насосы, патрубки, трубы);
    • операторные пункты.
  2. Зона хранения:
    • площадки с резервуар для нефтепродуктов;
    • насосные станции;
    • система трубопроводов;
    • операторные.
  3. Оперативная зона (в ней осуществляется отпуск продукции небольшими партиями):
    • эстакады для подачи нефтепродуктов в автомобильные цистерны;
    • площадки для разлива в тару – возвратную (бочки) и безвозвратную (канистры);
    • склады хранения продукции в таре;
    • лаборатория, определяющая качество привезенного/хранимого/отпускаемого товара;
    • товарные клады;
    • площадки (цеха) для переработки некондиционных или отработанных продуктов нефти.
  4. Зона со вспомогательными помещениями (используются для обслуживания нефтехранилища):
    • мастерские (механические, по производству/ремонту тары, прочие);
    • склады для хранения материальных ценностей и топлива для нужд предприятия);
    • котельная;
    • трансформаторные подстанции (или собственная электростанция);
    • сантехнические и водопроводные сооружения;
    • службы, отвечающие за противопожарную безопасность.
  5. Административно-хозяйственная зона с сооружениями для:
    • управления;
    • пожарного депо;
    • транспорта базы.
  6. Очистные сооружения:
    • нефтеуловители (отделяют нефть от воды) с насосной станцией;
    • изолированные отстойники;
    • иловая площадка.

Некоторые нефтебазы могут иметь дополнительные зоны – например, для проживания обслуживающего персонала, работающего вахтовым методом.

На что обратить внимание при проектировании резервуара

К любому резервуару для нефти предъявляются определенные требования в соответствии с техническими условиями – они определяют толщину стенок корпуса и их количество, наличие и количество определенного технологического оборудования (патрубки, люки, насосы, смотровые площадки, клапаны дыхательные и предохранительные, прочее).

При проектировании резервуаров руководствуются нормами ВНТП 5-95, которые определяют порядок хранения нефти и продуктов ее переработки. При этом учитываются:

  • Как объем и параметры отдельной емкости, так и всего резервуарного парка для обеспечения расчетного количества и ассортимента продукции.
  • Тип емкости в зависимости от условий эксплуатации, особенностей конкретных нефтепродуктов (нефть, мазут, дизель, бензин, масло), специфики климатических условий.
  • Мероприятия по снижению потерь (естественные испарения, механические повреждения, прочее)
  • Тип и количество трубопроводных коммуникаций (трубы, сифоны, патрубки, вентили) – для предотвращения смешивания жидкостей разных категорий.
  • Специфику размещения разных типов емкостей. Для наземных (РВС, РВСП, прочих) проектируются понтоны и плавающие крыши.
  • Тип оборудования, которым оснащается емкость, количество комплектов и типоразмеры – в соответствии с особенностями и хранимого продукта, и типа резервуара (вертикальный или горизонтальный, подземный или наземный).
  • В зависимости от типа хранилища и нефтепродуктов, сберегаемых в нем, подбирают дыхательную арматуру. Например, вентиляционные патрубки с огнепреградителями предусматривают для емкостей с давлением паров более 200 мм ртутного столба.
  • Зависимость скорости опускания/подъема плавающей крыши в зависимости от скорости подачи жидкости и объема самого хранилища.
  • Гидравлические расчеты в соответствии с вязкостью (плотностью) транспортируемого продукта – для определения оптимального диаметра трубопровода.
  • Необходимость установки на трубопровод системы защиты (металлические кожухи), путевого подогрева и/или тепловой изоляции в зависимости от условий климатического пояса и степени застывания жидкостей. Определяется вариант подогрева – паром, горячей водой, ленточными или кабельными электрическими нагревателями.
  • Тип оборудования и комплекс мероприятий для вытеснения из трубопровода продуктов с высокой вязкостью и низкой температурой застывания.

Также уделяется особое внимание защите окружающей среды – рассчитываются противофильтрационные покрытия, предотвращающие попадание нефтепродуктов в почву и грунтовые воды.

При проектировании всех резервуаров – РГС, РВСС, РВСПК – принимаю во внимание близость нефтехранилища к электрифицированной железной дороге: необходима разработка дополнительных мероприятий по защите емкостей от образования искр и возникновения пожара.

Как хранить нефть и нефтепродукты

Независимо от того, используется горизонтальный резервуар в подземном исполнении или вертикальная емкость для нефтепродуктов на открытой площадке (наземная), требования к хранению содержимого остаются общими.

К ним относятся:

  • Размещение жидкостей марок и видов – в отдельных резервуарах.
  • Сами емкости и оборудование в них проходят регулярный осмотр и обслуживание. Повышенное внимание уделяется и системам защиты от молний и статического электричества.
  • Для летучих материалов (бензин) используются только понтонные конструкции, емкости с газовой обвязкой или плавающей крышей (исключение – авиационное топливо).
  • Люки и запорная арматура, укомплектованная прокладками, должны быть устойчивы к продуктам переработки нефти.
  • При проведении замеров (уровень, масса, забор проб) в резервуарах с избыточным давлением запрещено использовать измерительные средства, которые приведут к разгерметизации газового пространства.
  • В процессе опорожнения и наполнения емкостей с плавающей крышей или понтоном скорость вертикального перемещения конструкции должны учитываться особенности материала стенок хранилища (сталь или синтетика) и объема хранилища (они отличаются).
  • Пропускная способность клапанов (предохранительных и дыхательных) или вентиляционных патрубков всегда должна быть больше производительности наполнения и опорожнения емкости.
  • Необходимо постоянно контролировать уровень подтоварной воды: он не должен быть выше отметки в дренажном устройстве, а в холодное время производится ее слив.

Обязательным условием правильного хранения нефтепродуктов является выполнение мероприятий по снижению потерь:

  • Контроль герметичности крыши хранилища и проектного давления в нем.
  • Высота налива продуктов с высоким уровнем испарения должна быть максимальной.
  • Обязательное нанесение на внешние стенки светоотражающих покрытий.
  • Теплоизоляция емкостей, предназначенных для застывающих жидкостей.

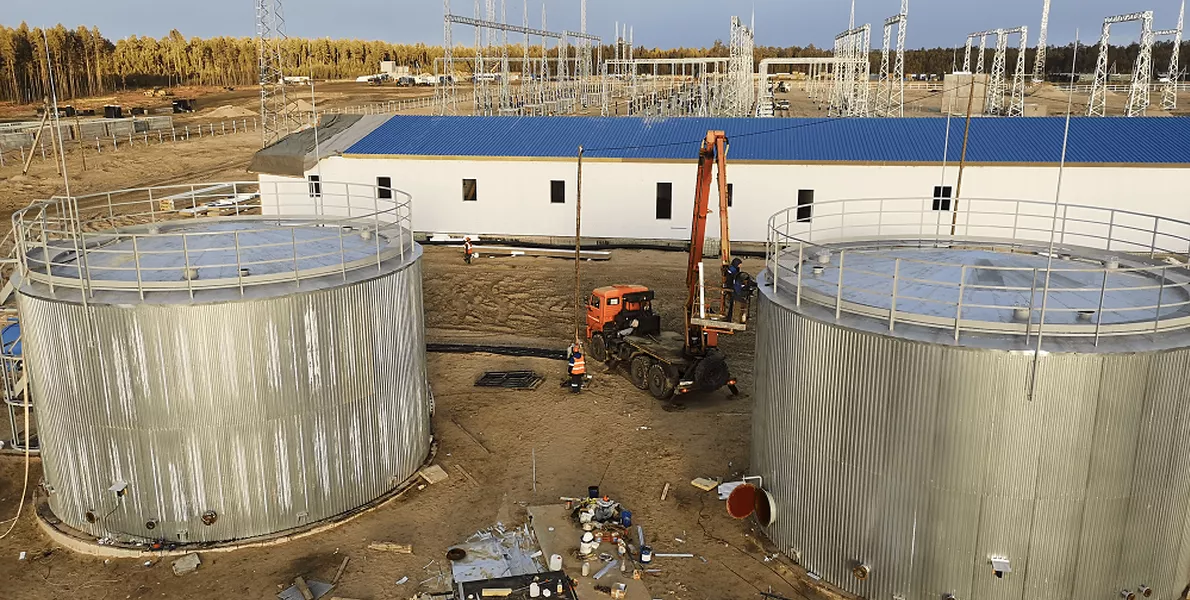

Площадки с резервуарами для нефти.

Кроме этого, предъявляются отдельные требования для хранения нефтепродуктов в таре:

  • При размещении в помещениях – только в специально подготовленных (допускается хранение на одноэтажных подземных объектах).
  • На открытых площадках – на непродолжительное время в летнюю пору (не допускается нагрев выше 45°С) или под навесом.
  • Запрещено хранение емкостей с нефтепродуктами в упаковке из бумаги или дерева.
