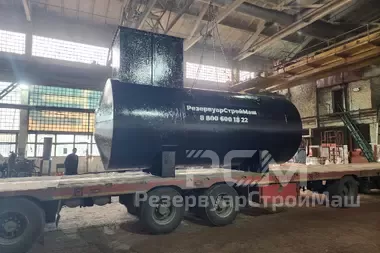

Резервуары горизонтальные РГС

Горизонтальные резервуары РГС используются с целью технологического оборудования нефтехранилищ, нефтебаз, в фирмах нефтедобычи, нефтепереработки также иных индустриальных объектах. Они применяются с целью сохранения разных жидкостей, измерения и выдачи хранимой среды. Зависимо вида внутреннего покрытия они могут содержать светлые и темные нефтепродукты, ГСМ, горючее, бензин, химрастворы, провиант и воду; кроме того они могут использоваться как пожарные резервуары.

Процессы связанные с производством горизонтальных резервуаров регулируются следующими ГОСТ:

  • ГОСТ Р 34347-2017 «Сосуды и аппараты стальные сварные. Общие технические условия»
  • ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия»
Скачать опросный лист
Скачать каталог

Условия эксплуатации РГС

Согласно ГОСТ 17032-2010:

  • избыточное давление должно быть в пределах 0,001-0,07 МПа
  • плотность вещества не превышать 1300 кг/м3
  • диапазон температур -65°С до +90°С

По ГОСТ 12.1.007 «Вредные вещества. Классификация и общие требования безопасности» хранимые вещества могут отноститься к 1, 2, 3 и 4 классу опасности пожаро- и взрывоопасных веществ.

Допустимо хранение воды технической и неагрессивных веществ.

Территория для монтажа РГС не должна характеризоваться сейсмичностью выше 7 баллов.

По ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» климатические условия У1 и УХЛ1.

Эксплуатация стальных РГС

В конструкции резервуара предусмотрена горловина, обеспечивающая доступ внутрь для осмотра, проведения технического и ремонтного обслуживаня. Вспомогательные элементы - обслуживающие площадки с ограждением и лестницы - обеспечивают удобство эксплуатации резервуара.

При установке резервуара под землей для легкого доступа к емкости горловина располагается над уровнем грунта. Защита горловины обеспечивается технологическим колодцем.

Устройство РГС

РГС по пространсвенному расположению делятся на подземные резервуары РГСП и наземные РГСН. Возможен вариант монтажа, при котором корпус находится под землей, а технологическое оборудование (люк, патрубки, горловина) расположены над землей.

По количеству стенок различаются одно и двустенные РГС. По количеству камер: однокамерные, двухкамерные и многокамерные для хранения разных жидкостей.

Днища РГС, в зависимости от условий эксплуатации, могут быть:

  • плоские - для РГС менее 8 м3
  • конические - для РГС более 8 м3
  • эллиптические и сферические - для хранения под высоким давлением.

Мембранные днища зарекомендовали себя для хранения в РГС с избыточным давлением менее 0,04 МПа, диаметром менее 2,8 метра и объемом от 3 до 10 м3.

Коническая форма рекомендуется для резервуаров от 25 до 75 м3, при диаметре не более 3,25 м3 и давлением ниже 0,5 МПа.

Для РГС большого объема, диаметром более 3,25 м и давлением до 0,07 МПа используются цилиндрические днища.

В стандартную комплектацию входят технологические люки и горловины. По согласованию с заказчиком возможно оборудование дополнительным технологическим оснащением:

  • опоры,
  • ложементы,
  • сливо-заливные патрубки,
  • смотровые площадки и лестницы,
  • устройства подогрева (для вязких продуктов),
  • средства измерения уровня жидкости,
  • приборы сигнализации,
  • прочее навесное оборудование.

Конструкция резервуаров горизонтальных стальных

В основные конструкционные элементы входят:

  • горизонтальный цилиндрический корпус,
  • два днища,
  • опорные диафрагмы или промежуточные кольца жесткости для усиления конструкции,
  • опоры,
  • строповочные рамы для транспортировки.

В зависимости от условий эксплуатации выбирается форма днища:

  • давление до 0,04 МПа - плоское днище,
  • давление до 0,07 МПа - коническое днище.

Теплоизоляция РГС

Для хранения вязких нефтепродуктов необходимо предусмотреть теплоизоляцию корпуса.

В зависимости от требований подогрева или охлаждения температуры жидкости предусматривается сохранение и поддержание температуры.

Для выполнения этой функции предусмотрены теплообменная рубашка, система электрического или паро-водяного подогрева.

Поддержание температуры обеспечивается благодару циркуляции теплоносителя по тепловой рубашке толщиной до 120 мм.

Защита от коррозии горизонтальных резервуаров

Обработка корпуса антикоррозионными покрытиями обеспечивает защиту от негативного воздействия жидкостями. Защита обеспечивается путем окрашивания стенок с внешней и внутренней стороны полиуретановыми композициями (эмаль, грунт).

Для горизонтальных резервуаров, размещаемых под землей, применяется усиленная антикоррозионная защита, так как он также подвергается воздействию со стороны грунтовых вод.

Изготовление стальных горизонтальных резервуаров

Материалы, для изготовления резервуаров:

  • сталь С245 (Ст3), для эксплуатации при температуре выше -40 градусов
  • сталь С345 (09Г2С), для эксплуатации при температуре ниже -40 градусов
  • нержавеющая сталь

Изготовление горизонтальных резервуаров из обечаек

Самым распространенным способом изготовления - сборка РГС из поясов, или обечаек. Исходя из требуемого объема производится расчет количества обечаек.

Обещайки изготавливаются из листовой или рулонной стали шириной до 2000 мм. В зависимости от размера корпуса резервуара одна обечайка - это один или несколько вальцованных листов стали. При помощи гибочных вальцов листу придается форма цилиндра. Наше оборудование позволяет производить вальцовку листов, толщиной до 20 мм.

зготовление днища производится из штампованных лепестков или сварной заготовки. Для исключения сдвигов, обечайкисвариваются друг с другом на роликовом стенде. В зависимости от толщины листов стыки свариваются с одной или двух сторон. Центрирующее оборудование обеспечивает точность при сборке. Обечайка устанавливается в вертикальное положение и к ней прихватывается днища сборочными ребрами или прихватками. которые убираются в процессе сварки.

Сопутствующее навесное оборудование для РГСП и РГСН

По желанию заказчика резервуар может быть укомплектован дополнительным оборудованием:

  • люки-лазы,
  • патрубки дренажные и приемо-раздаточные,
  • устройства для приема и выдачи хранимого продукта,
  • насосные агрегаты,
  • дыхательная арматура.

Монтаж стальных горизонтальных резервуаров

Наземные горизонтальные резервуары: В зависимости от объема монтаж производится на две или более стационарные опоры из металла. Для избежания контакта с грунтом металлические опоры закрепляются на закладных деталях фундамента.

Подземные резервуары: монтаж производится в заранее вырытый котлован, с утрамбованным грунтом. Глубина котлована должна обеспечивать залегание резервуара ниже уровня промерзания грунта.

ОСНОВНЫЕ ПАРАМЕТРЫ И ГАБАРИТЫ НАЗЕМНЫХ РЕЗЕРВУАРОВ РГСН

ТипОбъем,
м3
Диаметр,
мм
Длина,
мм
Кол-во опор,
шт
Масса резервуара, кгПлощадь поверхности, м2
ОдностенныйДвустенныйНаружнаяВнутренняя
РГС-3 3 1400 2060 2 750 1200 13 16
РГС-5 5 1900 2100 2 950 1600 19 23
РГС-10 10 2060 3400 2 1300 2200 27 33
РГС-15 15 2060 4900 2 1650 2900 37 44
РГС-20 20 2280 5640 2 2000 3600 52 67
РГС-25 25 2280 6600 3 2500 4200 52 67
РГС-30 30 2280 7900 3 3000 5100 62 77
РГС-40 40 2788 7640 3 3500 5900 74 89
РГС-50 50 2788 9640 3 4000 7100 92 110
РГС-60 60 2788 11140 4 4700 8200 105 126
РГС-75 75 3240 9640 4 4900 8400 109 132
РГС-100 100 3240 12640 5 6100 10600 140 168



ХАРАКТЕРИСТИКИ ПОДЗЕМНЫХ РЕЗЕРВУАРОВ РГСП

Объем номинальный, м33510255075100
Резервуар
Объем геометрический .м3 3,1 5,7 10,9 25,5 54 74,8 98,3
Рабочее давление, МПа (кгс/см2) 0,04 (0,4) 0,07 (0,7)
Пробное давление при гидроиспытаниях, МПа (кгс/см2) 0,05 (0,5) 0,088 (0,88)
Подогреватель
Рабочее давление, МПа (кгс/см2), не более
0,04 (0,4)
Давление при гидроиспытаниях, МПа (кгс/см2)
1,00 (10,0)
Площадь нагрева, м2
2
5,5
6
13
14



ГАБАРИТНЫЕ РАЗМЕРЫ ПОДЗЕМНЫХ РЕЗЕРВУАРОВ

Объем номинальный, м3Размеры, ммМасса*, кг, не более
DL 1L*H*без подогрев.с подогрев.
3 1400 2060 2260 1600 800 900
5 1900 2040 2240 2100 1050 1150
10 2220 2840 3040 2420 1500 1700
25 2760 4280 4480 2960 2300 2550
50 9050 9250 2960 4300 4750
75 3240 9060 9260 3440 5100 5550
100 12120 12320 3440 6700 7200



ШТУЦЕРА И ЛЮКИ ПОДЗЕМНЫХ РЕЗЕРВУАРОВ

бозначениеНазначениеКол-воПроход условный,
Д у , мм
Давление условное, Ру, МПа
(кгс/см 2 )
3-102550-100
А люк 1 800 0,07 (0,7)
Г патрубок замерного
люка
1 150 0,25 (2,5)
Д труба дыхательная 1 50 100
