РВС - 10000 М3

Скачать опросный лист
Скачать каталог
Описание:

Резервуар-десятитысячник – выгодное решение для хранения наливом нефти и ее производных, сырья и продукции для химической промышленности, и жидких реагентов при следующих условиях:

  • плотность хранимой жидкости не должна превышать 0,9 т/м.куб;
  • температура жидкости – не выше +95С;
  • избыточное давление – не более 2 кПа.

Для хранения технической воды, таким образом, этот резервуар не предусмотрен из-за ограничения по плотности содержимого.

Такой большой резервуар гораздо предпочтительнее множества маленьких емкостей той же совокупной вместимости, т.к. занимает намного меньше места. Понятно, что закупают его, в первую очередь, самые крупные промышленные, добывающие и логистические компании.

    Технические характеристики:

    ПАРАМЕТРЫЗНАЧЕНИЕ
    Номинальный объем, м3 10000
    Внутренний диаметр стенки, мм 34200 28500
    Высота стенки, мм 12000 17880
    Плотность продукта, т/м3 0,9 0,9
    Расчетная высота налива, мм 11200 17100
    Стенка РВС - 10000
    Количество поясов, шт 8 12
    Припуск на коррозию, мм - -
    Толщина верхнего пояса, мм 8 8
    Толщина нижнего пояса, мм 10 13
    Днище РВС - 10000
    Количество окраек, шт 18 16
    Припуск на коррозию, мм - -
    Толщина центральной части, мм 5 5
    Толщина окраек, мм 9 10
    Крыша РВС - 10000
    Количество балок, шт. 32 28
    Припуск на коррозию, мм - -
    Несущий элемент I 20Б1 I 20Б1
    Толщина настила, мм 5 5
    Масса РВС - 10000, кг:
    Стенка 86772 120924
    Днище 42149 30898
    Крыша 78607 54648
    Лестница 6023 1680
    Площадки на крыше 1214 5019
    Люки и патрубки 2595 2595
    Комплектующие конструкции 2986 2986
    Каркасы и упаковка 14000 21484
    Всего: 234346 240243

    Конструкция

    В зависимости от климатических условий эксплуатации и предназначения РВС-10000 изготавливается из малоуглеродистой, низколегированной или нержавеющей стали.

    В основе конструкции – цилиндр с диаметром основания 34,2 м. Вокруг основания с помощью технологии сварки из стальных листов выстраивается стенка, высотой 12 м. Заполнение резервуара происходит до отметки 11,2 м., которая соответствует номинальной вместимости.

    Сверху резервуар венчается конической крышей, форма которой служит с целью отвода осадков и снижения нагрузки на тонкую листовую сталь. На крыше располагаются люки и патрубки, а по периметру устроено леерное ограждение. Попасть на крышу с земли можно по широкой шахтной или винтовой лестнице, на которой спокойно разойдутся два человека.

    Дополнительно РВС-10000 может получать следующее оснащение:

    • предохранители для сброса избыточного давления;
    • площадки для обслуживания;
    • теплоизоляцию из минераловатных волокон, систему подогрева или охлаждения содержимого;
    • систему вентиляции;
    • дыхательные клапаны;
    • противопожарное оборудование (огнепредохранители, пламяпреградители, искрогасители);
    • смотровые люки и пробоотборники;
    • подвижную крышу или внутренний понтон – для предотвращения испарения содержимого;
    • устройства для удаления донных отложений;
    • хлопушки и другое оборудование.

    Резервуар и все металлоконструкции, при монтаже на площадке строительства, снаружи покрываются противокоррозионной эмалью или грунтовкой, а по желанию заказчика – еще и металлическими листами (оцинкованная сталь или алюминий).

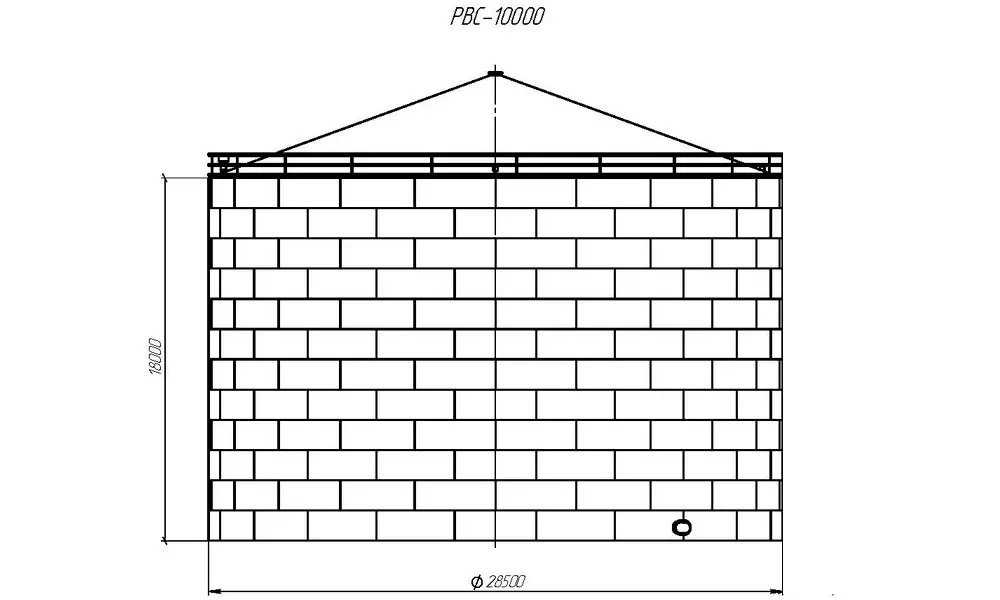

    Схемы:

    Как заказать?

    Как купить РВС - 10000 М3?

    Завод «РезервуарСтройМаш» изготавливает РВС - 10000 М3, как по отработанным типовым проектам, так и по индивидуальным проектам Заказчика, когда клиент хочет интегрировать в свой бизнес нестандартное решение, отвечающее исключительно его, конкретным, требованиям.

    Чтобы создать заказ на изготовление РВС, Вы можете воспользоваться любым удобным способом связи:

    • позвонить по телефону бесплатной горячей линии 8 (800) 600-18-22;
    • отправить запрос или заполненный опросный лист на электронную почту zakaz@rsm-mash.ru;
    • воспользоваться формой "Заказать обратный звонок", указать контактные данные Вашего предприятия и специалисты завода «РезервуарСтройМаш» свяжутся с Вами в течение суток.

    В рамках сотрудничества с заводом «РезервуарСтройМаш», кроме заказа на изготовление РВС, Вы также можете воспользоваться дополнительными услугами и/или укомплектовать заказ дополнительным оборудованием.

    Завод «РезервуарСтройМаш» предлагает комплексный подход к заказу РВС - 10000 М3, а именно:

    • предпроектную подготовку;
    • разработку проектной документации или отдельных проектов КМ/РКД/ППР;
    • строительно-монтажные работы;
    • доставку резервуаров и резервуарного оборудования;
    • комплектацию Вашего резервуара дополнительным оборудованием от проверенных поставщиков.

    Стоимость

    Стоимость РВС - 10000 М3 зависит от многих технических параметров заказа.

    Базовой цены для сложного технологического оборудования к которому безусловно относится РВС - 10000 М3, не существует, поскольку отсутствует и стандартная комплектация, и в каждом конкретном случае цена формируется с учетом особенностей заказа, определением конструкции будущего РВС - 10000 М3, выбором материала, выбором способа антикоррозийной обработки, обогрева, теплоизоляции. Поэтому перед тем, как узнать стоимость изготовления, Вам необходимо заполнить опросный лист, указав назначение резервуара, желаемую комплектацию и другие важные сведения. Важно отметить что стоимость изготовления формируется из совокупности факторов в каждом конкретном случае.

    Чтобы сформулировать финансовые условия сотрудничества, специалист завода «РезервуарСтройМаш» должен четко понимать ряд технических параметров потенциального оборудования, необходимо знать объем, хранимый продукт, эксплуатационные параметры РВС - 10000 М3, специфику использования, регион эксплуатации и необходимость в комплектации дополнительным оборудованием.

    Также мы включаем в расчет стоимость строительно-монтажных и пусконаладочных работ, чтобы клиент мог детально понимать бюджет реализации проекта по изготовлению РВС - 10000 М3 под ключ.

    В рамках сотрудничества с заводом «РезервуарСтройМаш», кроме заказа на изготовление РВС, Вы также можете воспользоваться дополнительными услугами и/или укомплектовать заказ дополнительным оборудованием.

    Завод «РезервуарСтройМаш» предлагает комплексный подход к заказу, а именно:

    • Предпроектную подготовку;
    • Разработку проектной документации или отдельных проектов КМ/РКД/ППР;
    • Строительно-монтажные работы;
    • Доставку резервуаров и резервуарного оборудования;
    • Комплектацию Вашего резервуара дополнительным оборудованием от проверенных поставщиков.
